知用Cybertek 高压差分探头VP5000A金年会系列

品牌
知用Cybertek

型号
VP5000A金年会系列

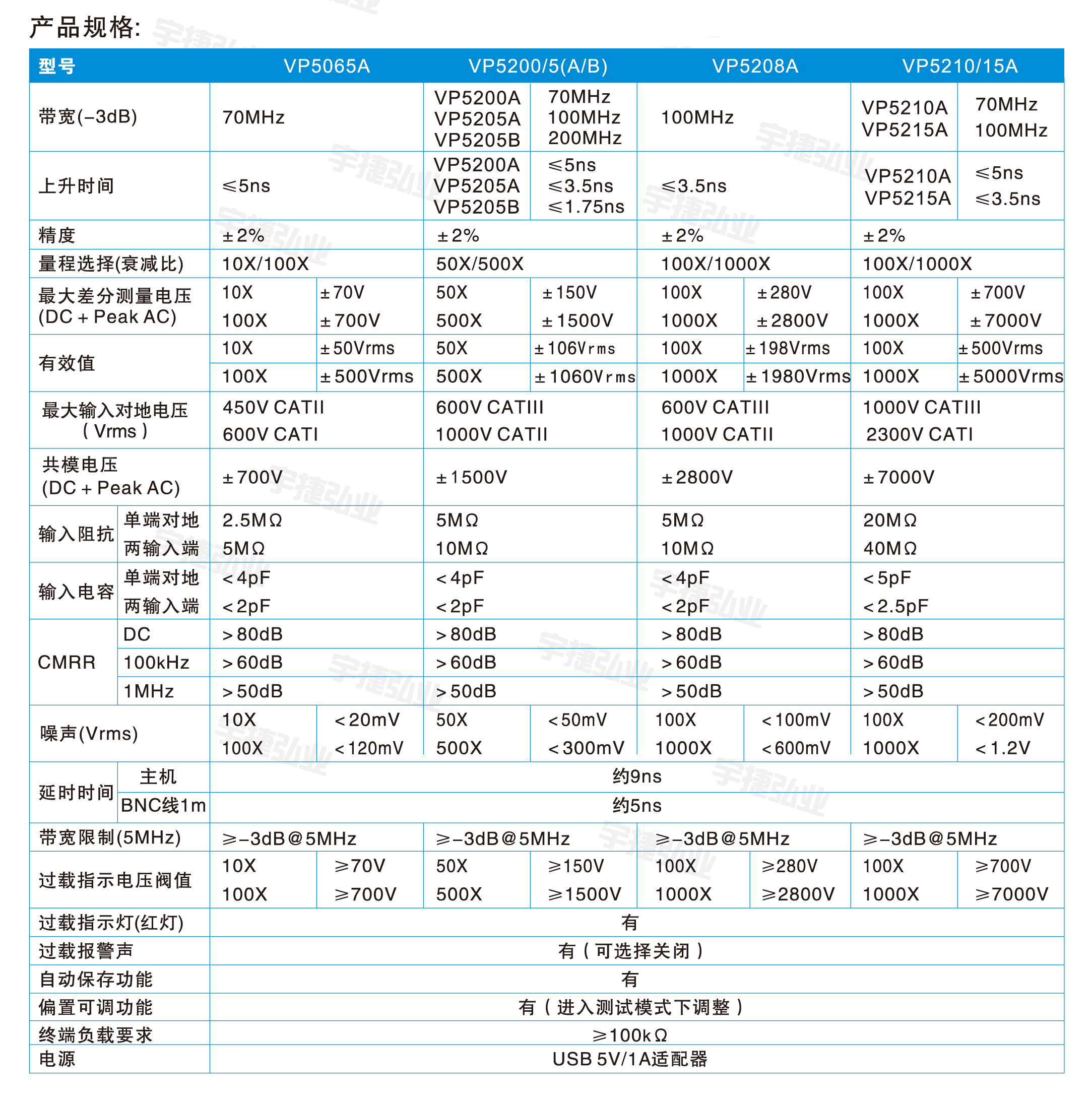

◆VP5000A金年会系列包含型号:
◆VP5065A 700Vpk /70MHz
◆VP5200A 1500Vpk /70MHz
◆VP5205A 1500Vpk/120MHz
◆VP5205B 1500Vpk/200MHz
VP5208A 2800Vpk/100MHz
VP5210A 7000Vpk/70MHz
VP5215A 7000Vpk/100MHz

分享到:

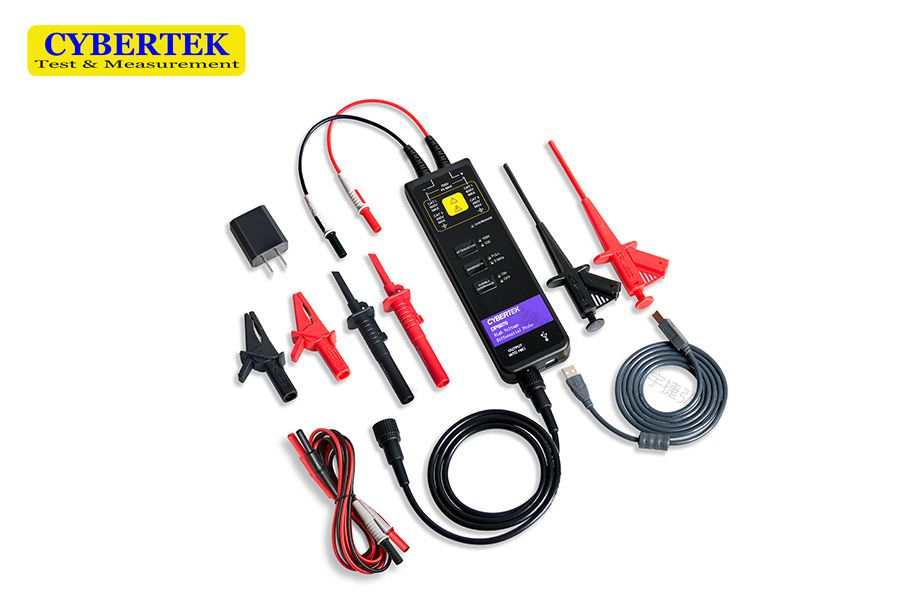

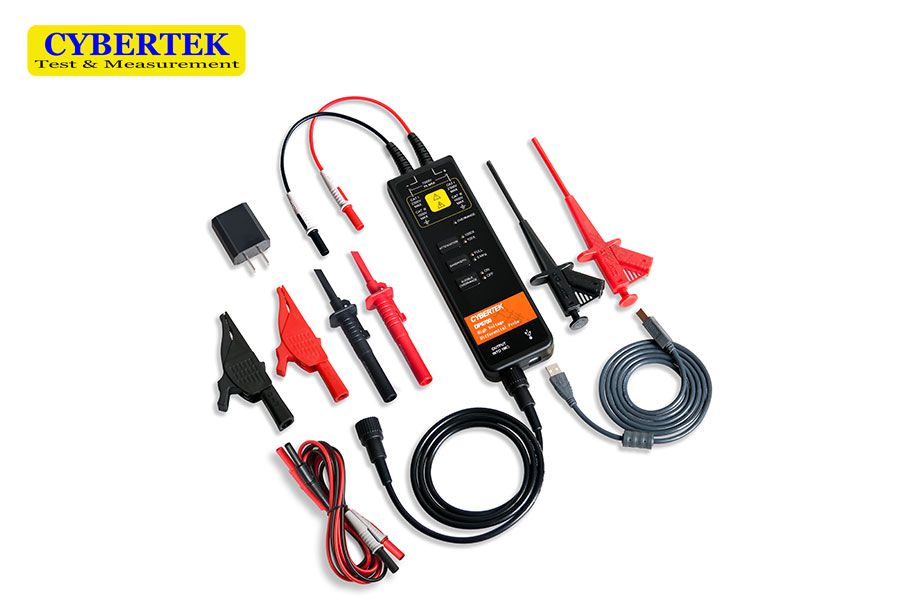

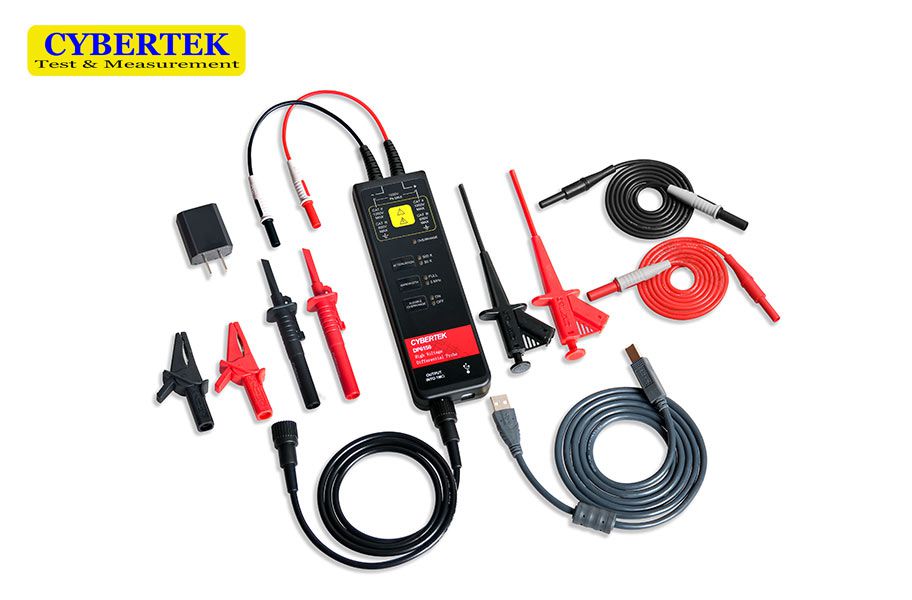

VP5000A金年会系列

一、概 述

  VP5000A金年会系列高压差分探头是针对高压差分信号的测量,满足浮地测量的需求。其带宽最高达到120MHz,满足了大部分测试系统的需要;丰富的量程可供选择,其差动测量电压范围满足大部分测试电路的要求;用户可进入测试模式,调整偏置电压,探头长期使用后若出现失调现象,用户可进入该模式,调整偏置,实现归零;电子轻触式按键,使得使用寿命更长;具有5MHz带宽限制功能选择,5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量,并可以滤除更高频率的噪声和干扰;带有声光报警功能,且可手动关闭声音报警功能,更具有人性化设计;USB供电接口,使用更加方便灵活;探头配备标准的BNC输出接口,可与任何厂家的示波器配合使用(要求示波器的输入阻抗设置为1MΩ;当选择50Ω时,衰减倍数会多衰减一倍),测量被测电路波形;自动保存功能,防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力,输入端具有较高的输入阻抗和较低电容,可以准确高速地测量差分电压信号。可广泛用于开关电源、变频器、电子镇流器、变频家电和其它电气功率装置等的研发、调试或检修工作中。

二、应用

  ■ 浮地电压测量

  ■ 变频器

  ■ 开关电源设计

  ■ 焊接﹑电镀电源

  ■ 感应加热﹑电磁炉

  ■ 电机驱动设计

  ■ 电子镇流器设计

  ■ CRT显示器设计

  ■ 逆变﹑UPS电源

  ■ 变频家电

  ■ 电源转换等相关设计

  ■ 电工实验

  ■ 低压电器试验

  ■ 电力电子和电力传动实验等

高压差分探头VP5000A金年会系列
