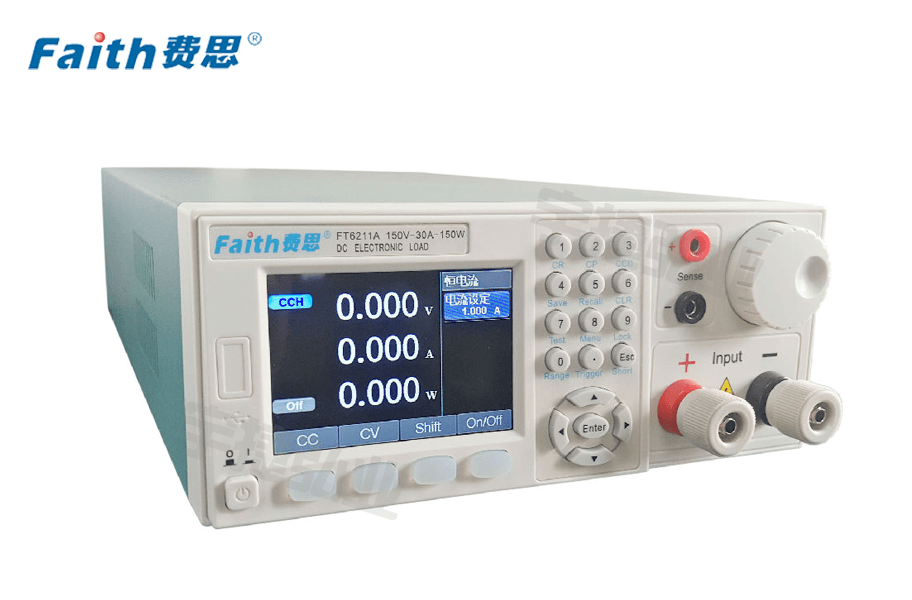

费思Faith 小功率电子负载FT6200A金年会系列

品牌
费思Faith

型号
FT6200A

◆安全、稳定、可靠、耐用;
◆恒电压、恒电流、恒电阻和恒功率四种测试模式;
◆LED模拟测试功能;
◆负载效应测试功能;

分享到:
FT6200A

  FT6200A金年会系列小功率电子负载是费思在沉淀了多年电子负载的设计开发经验后,开发的一款具有超强实用性、通用性的电子负载。可广泛应该于开关电源、LED驱动、动力电池、超级电容、电力电子器件、太阳能器件、充电器等产品的研发、生产、质检等各测试环节。产品配置有彩屏和中文菜单界面,操作方便直观,是电力电子工程师案头的必备常用配置。

  负载特征:

  ◆安全、稳定、可靠、耐用;

  ◆恒电压、恒电流、恒电阻和恒功率四种测试模式;

  ◆LED模拟测试功能;

  ◆负载效应测试功能;

  ◆序列测试功能,负载带载波形变化模拟实际工作状况;

  ◆OCP测试功能,自动寻找过流保护点;

  ◆OPP测试功能,自动寻找过功率保护点;

  ◆快速调用,一键调用测试功能;

  ◆智能化自动测试功能,自动完成品质判定;

  ◆动态测试频率可达50KHz,可设置斜率;

  ◆电池内阻及电池容量测试;

  ◆设置在前面板的SENSE端子支持远端采样,补偿电压降;

  ◆丰富的SCPI命令,方便组建智能化测试平台和进行二次开发;

  ◆标配RS232接口,可通过计算机实现远程控制(可批量定制RS485接口);

  ◆彩色TFT显示屏,中文菜单界面;

  ◆标配电流检测端子、数字I/O端子;

  ◆过电压/过电流/过功率/过温度/极性反接等全方位智能保护功能;

  ◆采用智能风扇控制,降低噪音。

  定态功能:

  恒电流模式(CC)

  恒电流模式下,无论输入电压如何变化,负载始终消耗一个恒定的电流。

  恒电压模式(CV)

  恒电压模式下,负载将消耗足够电流使输入电压维持在设定值。

  恒电阻模式(CR)

  恒电阻模式下,负载等效为一个恒定的电阻,输入电流会随输入电压的改变而线性调整。

  恒功率模式(CP)

  恒功率模式下,负载将消耗一个恒定的功率。输入电流会随输入电压的改变线性调整以确保消耗功率不变。

  动态功能:

  为满足日益增长的高速测试需求,FT6200A金年会系列电子负载提供高速可编程的动态测试功能。动态测试功能包括连续、脉冲、翻转三种方式,支持带载斜率设定。

  动态模式用于模拟各种带载突变及异常情况,适用于测试电源的动态特性,电源的稳定性,电池的保护点及保护时间,各种脉冲等突发带载模拟。

  快速调用:

  快速调用功能支持CC/CV/CR/CP等定态参数设定,支持OCP、序列、自动测试、电池内阻、电池容量等功能,一键调用已设定之功能及相应参数。

  快速调用适用于研发、测试、品质及来料质检等部门的测试使用。

  快速调用减少测试中的设置和操作负载的次数,可降低设置错误的发生;提高测试效率和测试准确度。

  序列测试:

  负载的序列功能:根据用户编辑的序列文件来模拟负载的复杂变化。序列文件参数包括文件编号(1~8)、测试模式(CC、CV、CP、CR)、循环次数(0~9999,0表示无限循环)、序列步数(1~50)、单步设定值及单步时间(1ms~60000ms)。序列文件存储于EEPROM中,最多可存储8个序列文件。序列测试功能可进行电源输出特性测试,电源稳定性测试及实际工作状况模拟。图为一个步数为5的序列测试。

通道型号 FT6211A FT6212A FT6213A
电压 150V 150V 500V
电流 30A 30A 15A
功率 150W 300W 300W
最小操作电压 1.2V@30A 0.9V@30A 1.6V@15A
恒电流
量程 3A 30A 3A 30A 3A 15A
分辨率 0.05mA 0.5mA 0.05mA 0.5mA 0.05mA 0.25mA
精度 0.03%+0.05%F.S.
恒电压
量程 30V 150V 30V 150V 100V 500V
分辨率 0.5mV 2.5mV 0.5mV 2.5mV 2mV 10mV
精度 0.03%+0.03%F.S
恒电阻
量程 0.04Ω~50kΩ 0.03Ω~50kΩ 0.1Ω~50kΩ
精度 0.1%+0.0001R 0.1%+0.0001R 0.1%+0.0001R
恒功率
量程 150W 300W 300W
精度 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S.
动态
T1&T2 10uS~50S 10uS~50S 10uS~50S
分辨率 2uS 2uS 2uS
精度 1uS+20PPM 1uS+20PPM 1uS+20PPM
斜率 0.6A/mS~1.2A/uS 0.6A/mS~3A/uS 0.6A/mS~1.5A/uS
电流测量
量程 3A 30A 3A 30A 1.5A 15A
分辨率 0.05mA 0.5mA 0.05mA 0.5mA 0.05mA 0.25mA
精度 0.03%+0.05%F.S.
电压测量
量程 30V
