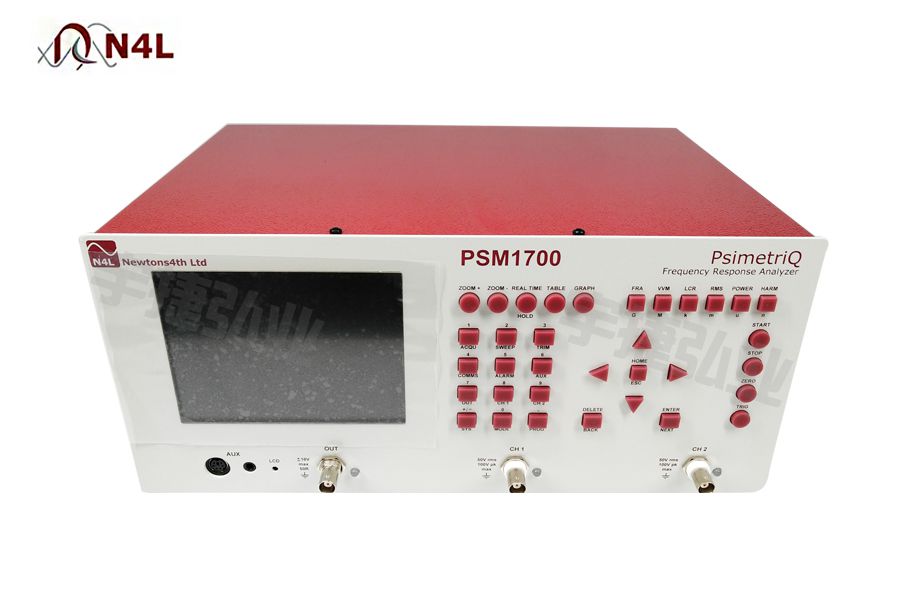

牛顿 增益相位分析仪PSM1700

品牌
牛顿N4L

型号
PSM1700

◆增益和相位的分析 绕零件的测试;
◆插入式回转损失,全部谐波失真比率;
◆复合式阻抗及L.C.R分析 宽频的电力分析;
◆快速双频道宽频电压表(示波器)2MHZ;

分享到:
PSM1700

  在世界上各种不同应用领域的工程设计人员对于的测量设备的要求,不外于更快的测量速度、更大的扩充弹性、和更高的测 量精度。N4L 公司推出的新一代多功能频谱分析仪PSM1700,功能非常全面,应用非常弹性,同时在各种量测功能上也都具备很高的精度

  一、主要功能

  ◆增益和相位的分析 绕零件的测试

  ◆插入式回转损失,全部谐波失真比率

  ◆复合式阻抗及L.C.R分析 宽频的电力分析

  ◆快速双频道宽频电压表(示波器)2MHZ

  ◆可选择式的位准表 可量相位角度 电压和电流的波形显示

  二、显示部分

  ◆振幅、相位、扫描响应或量测数据的列出

  ◆可将大型结果、显示幕放大

  三、特性

  ◆可隔离及浮接输入直流2MHz(频率)有示波器的功能 可自动将杂讯和谐波排除掉

  ◆可做为信号发生器;正弦波10mHZ~1MHz 方波、三角波、锯齿波10mhz~1mHz

  ◆输出电压±10mV to ±10V 量测均可加上警铃的功能

  ◆具有RS-232介面可连接至PC 具有PRINTER PORT列印介面,可直接列印:HP、EPSON、CANON

  四、应用范围

  ◆可做为闭路回路回授系统的测试 绕式零件及变压器的测试

  ◆可测试ISDN、ADSL、HDSL等变压器 可做复合式的阻抗良测

  ◆可做为电力及信号失真的分析 可做为电力线负载信号的量测

  ◆可做为化学阻抗的规划分析 可做为非线性系统的特性分析
