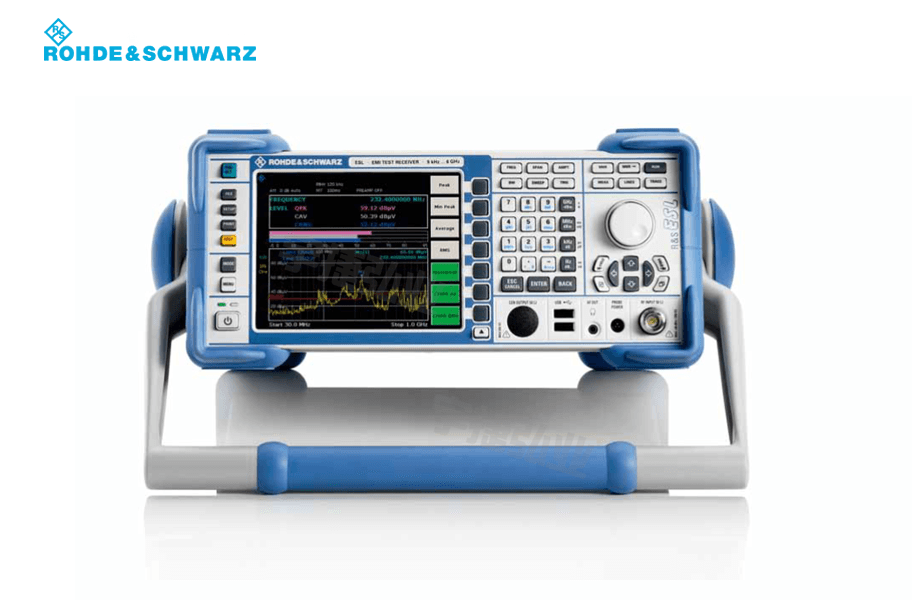

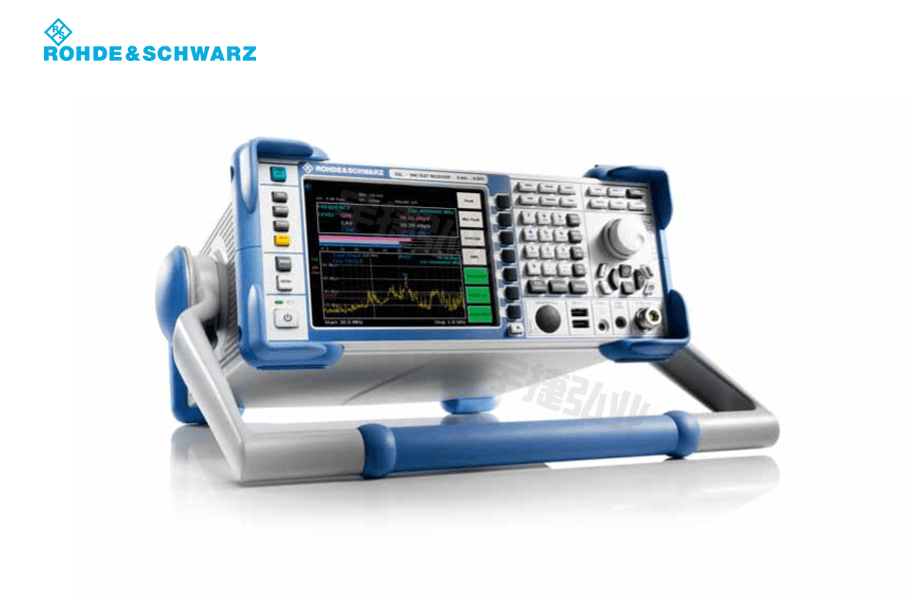

罗德与施瓦茨R&S EMI 测试接收机ESL

品牌
罗德与施瓦茨R&S

型号
ESL

◆ 频率范围从9 kHz到3 GHz或者9 kHz到6 GHz,涵盖了所有民用EMC频段;
◆ 唯一一款包含了EMI接收机和频谱分析仪的入门级产品;
◆ 具有高端EMI接收机的全部主要功能,以及自动测试序列功能;
◆ 全面的检波器;
◆ 小巧紧凑、重量轻、支持电池供电,方便外场使用。

分享到:

一、产品概述

  ESL将符合最新EMC标准的测量接收机和功能齐全的通用频谱分析仪合二为一。ESL为有限的预算提供了完美的解决方案。

  ESL是一个紧凑、低成本的测量接收机。它包括所有的功能、带宽和检波器从而完全满足最新的EMC民用标准。接收机为元件、模块和设备制造商在产品开发的早期阶段检测电磁骚扰提供了有力的支持。因此用户可以在早期发现和解决问题,避免了到产品定型时推倒重来,大大节省了产品的开发周期和经费;同时在产品认证阶段,ESL也有助于节约认证花费,缩短认证时间。

  在该级别的产品里,ESL是无与伦比的,它具有优良的射频性能和全面的功能,从而确保它可以提供完全满足最新EMC标准的快速、精确的测量结果。ESL全面多样的测试分析能力,极快的测量速度以及全自动的测量程序使得其成为研发实验室和准备进行EMC认证实验用户们的首选。

二、主要功能

  ◆ 频率范围从9 kHz到3 GHz或者9 kHz到6 GHz,涵盖了所有民用EMC频段

  ◆ 唯一一款包含了EMI接收机和频谱分析仪的入门级产品

  ◆ 具有高端EMI接收机的全部主要功能,以及自动测试序列功能

  ◆ 全面的检波器:最大/最小峰值、平均值、均方根值、准峰值检波器以及完全符合最新CISPR16-1-1标准规定仪表时间常数的CISPR-平均值,CISPR-均方根值检波器

  ◆ 小巧紧凑、重量轻、支持电池供电,方便外场使用

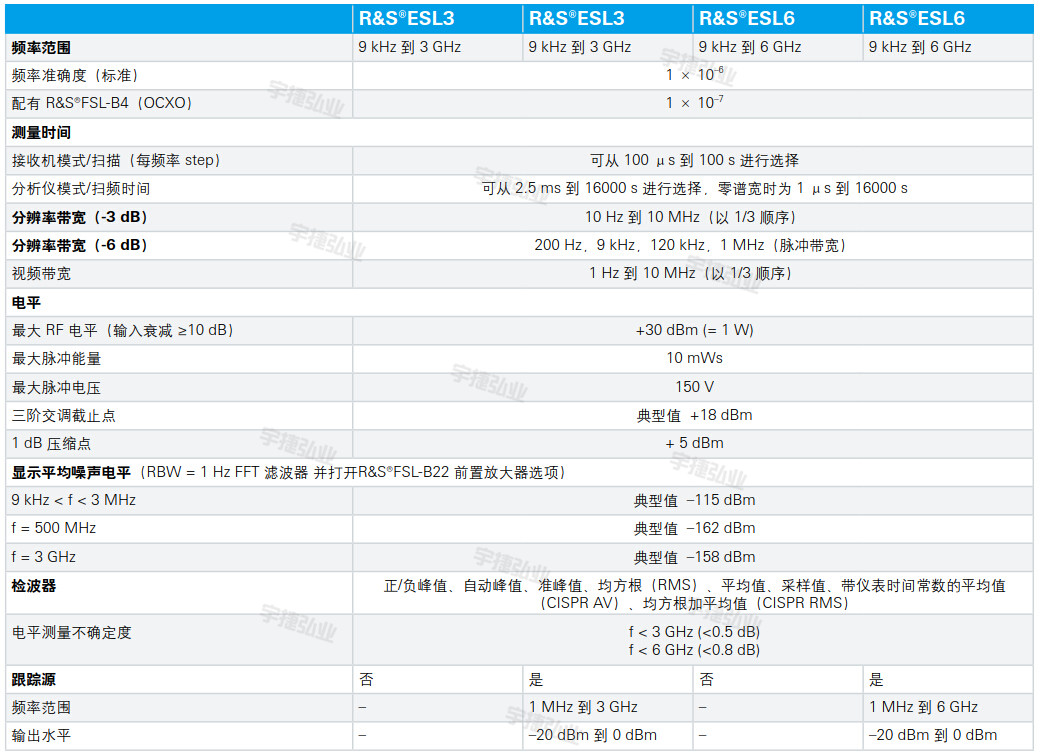

三、优点和关键指标

  得益于优良射频性能的高测量精度、高测量重复性

  ◆ 0.5 dB的电平精度

  ◆ 1 dB压缩点 +5 dBm

  ◆ 射频输入抗脉冲功率高达10mWs

  ◆ 平均噪声显示电平(前置放大器打开)<-152 dBm(1 Hz)

  ◆ 分辨率带宽10 Hz~10 MHz(-3 dB);200 Hz、9 kHz、120 kHz(-6 dB)、1 MHz(脉冲带宽)

  该级别仪器中无与伦比的高性价比

  ◆ EMI测量接收机和频谱分析仪二合一

  ◆ 最小化了投资

  ◆ 该级别中最好的射频指标

  ◆ 广泛的测量功能和评价特征

  ◆ 可插拔式选件安装,节约了升级费用

  直观的操作-继承了罗德与施瓦茨公司EMI接收机家族一贯风格

  ◆ 采用清晰明了的列表式扫描设置

  ◆ 能使用多个检波器执行同步测量

  ◆ 预先设定了多个符合EMC民用标准的天线因子和限值线参数

  ◆ 利用调谐到标记、标记曲线功能可以有选择的监控临界干扰

  ◆ 最多允许4个不同的检波器同时工作

  ◆ 带有最大保持功能的柱状显示图,清晰明了的显示测量值

  丰富的可扩展接口

  ◆ 无需打开仪器即可进行选件的插拔式安装

  ◆ 额外的接口选件提供了丰富的扩展接口(例如线性阻抗网络的远程控制口,中频输出口,视频输出口)

  小巧轻便适宜现场的安装维护等应用

  ◆ 体积小、重量轻、易于携带

  ◆ 可使用充电电池工作(选配件)

  ◆ 连接NRP金年会系列功率探头可以完成功率测量工作
