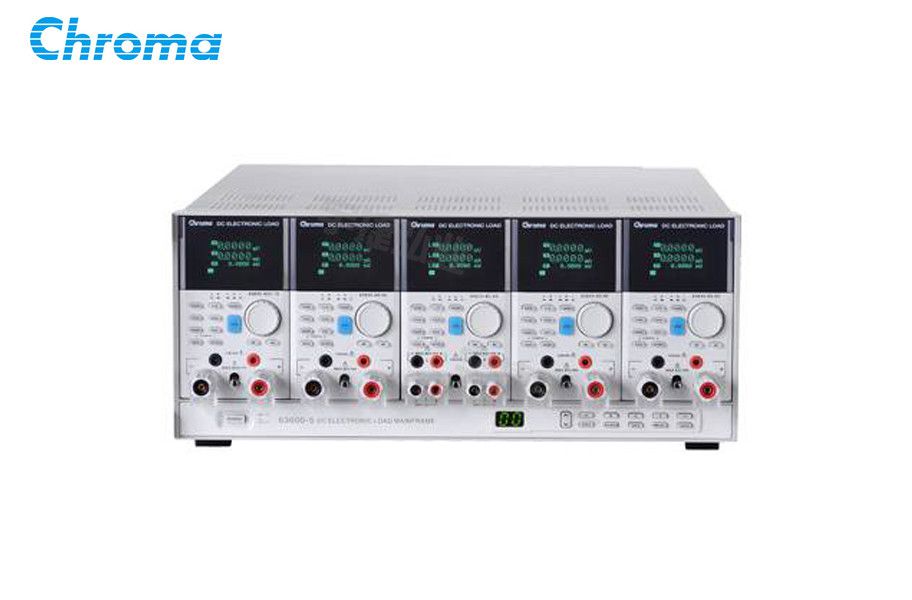

中茂Chroma 可编程直流电子负载63600金年会系列

品牌
中茂Chroma

型号
63600

◆ 最大功率 : 100W x 2 (雙通道),300W & 400W;
◆ 電壓範圍 : 可達600V;
◆ 可搭載 5 個模組,最大達 2000W,負載模組最高可達 400W;
◆ 單一機框最高可達 10 個通道。

分享到:
63600

一、產品概述

  63600 金年会系列直流電子負載,主要是供 A/D 電源供 應器、D/D 轉換器、充電器、電池、伺服器電源 及一些電力電子元件等產品測試使用,另外, 對於研發部門、產品量產及一些進料檢驗的應用 等,63600 都能展現其優異的性能。

  63600 運用 DSP 的新技術開發了首創的定阻抗 (CZ)操作模式,此模式可模擬非線性負載的實際 拉載狀況。

  63600 金年会系列可在低電壓 (0.4V) 下拉載其額定電 流。此特性於 Point-of-Load 的D/D測試及燃料電 池的測試上,仍保有其最佳的拉載能力。

  63600 金年会系列可透過可編程的拉載電流準位、電流 爬升率/下降率、持續時間和Von點電壓等功能來 模擬廣泛的動態負載應用。63600 也有自動變頻 動態掃瞄功能(亦即不同頻率的負載模擬)以滿足ATX 電源供應器的需求。再者,亦提供了 100 組 的儲存功能,並可隨時呼叫使用者所儲存的設定 值。在自動化的測試上,此儲存、呼叫的功能可 縮短測試時間。

  63600 整合了即時精準的電壓、電流量測功能, 每個模組都具有三個檔位、解析度高達 16 位 元。使用者可於線上做即時的電壓量測和調整, 也可使用前面板上的按鍵進行短路模擬測試。

  透過前面板的 VFD 顯示器及旋鈕,即可在63600 金年会系列電子負載上做簡易的操作與設定,更能透過 Ethernet、USB 和 GPIB 等介面進行遠端控制。

  63600 也包含了例行性自我診斷功能及過功率、 過電流、過溫度的保護與過電壓告警,此外還提 供了正負極反接的告警,此全方位的保護功能, 更能確保 63600 金年会系列的品質與可靠度。

二、主要特色

  ◆ 最大功率 : 100W x 2 (雙通道),300W & 400W

  ◆ 電壓範圍 : 可達600V

  ◆ 可搭載 5 個模組,最大達 2000W,負載模組最高可達 400W

  ◆ 單一機框最高可達 10 個通道

  ◆ 絕佳的低電壓操作特性 0.4V @ 80A(Typical)

  ◆ 定電流、定電阻、定電壓及定功率操作模式

  ◆ 定阻抗(CZ)模式模擬電容性負載開機

  ◆ 並聯模式提供大電流及高達2kW 的高功率應用

  ◆ 使用者自訂波形

  ◆ 多通道同步時序控制

  ◆ 高達 50kHz 的自動變頻動態掃瞄(Sweep)

  ◆ 即時的電源供應器負載暫態響應模擬及電壓峰值 (Vpk+/-) 量測

  ◆ 可透過前面板直接編程 100 組時序及負載值

  ◆ 高精準度的電壓及電流量測

  ◆ 高速且精準的數位化(Digitizing)量測/資料擷取

  ◆ 待測物過電流/過載保護時,電壓、電流及最大功率點(Pmax)的保護點量測

  ◆ 時間量測

  ◆ 短路模擬

  ◆ 開機自我診斷

  ◆ 保護功能 : 過電流、過功率、過溫度保護與過電壓、正負極反向告警

  ◆ Ethernet、USB、GPIB 介面
