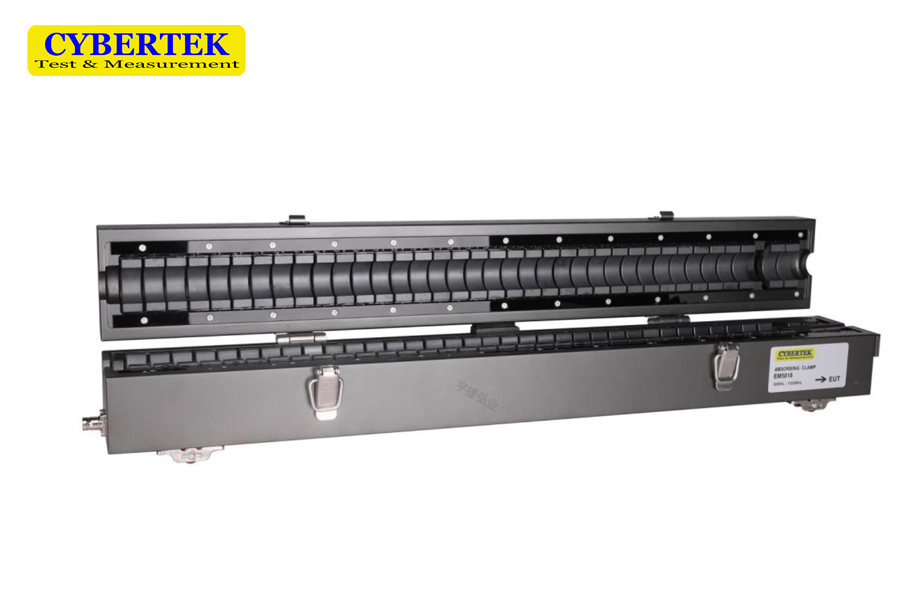

知用Cybertek 功率吸收钳EM5018

一、产品概述

　　EM5018功率吸收钳主要用于被测产品电源线上的功率骚扰信号的测量，频率范围从30MHz~1000MHz，产品符合CISPR 16-1-3的规定，工作电流高达25A，孔径达到20mm，广泛应用于CISPR 14 (EN 55014)功率骚扰的测量。

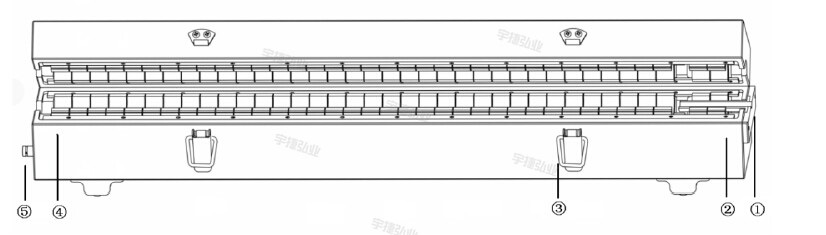

二、产品及附件说明

　　① 垫片夹具:在被测导线很细的情况下(直径不超过6mm)可以提高测量精度，直径超过6mm，可以取下改垫片夹具。

　　② EUT端口：该端口部分是连接被测设备端。

　　③ 弹簧锁扣:测量时请上下锁紧卡扣。

　　④ 供电端口：该端口部分是连接供电设备。

　　⑤ RF输出端口：骚扰信号输出端口，连接接收机等测量设备。

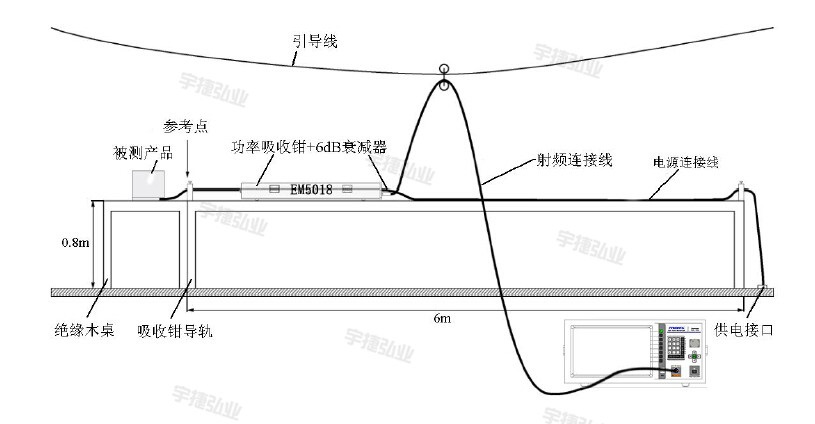

三、功率骚扰测量典型应用配置图
